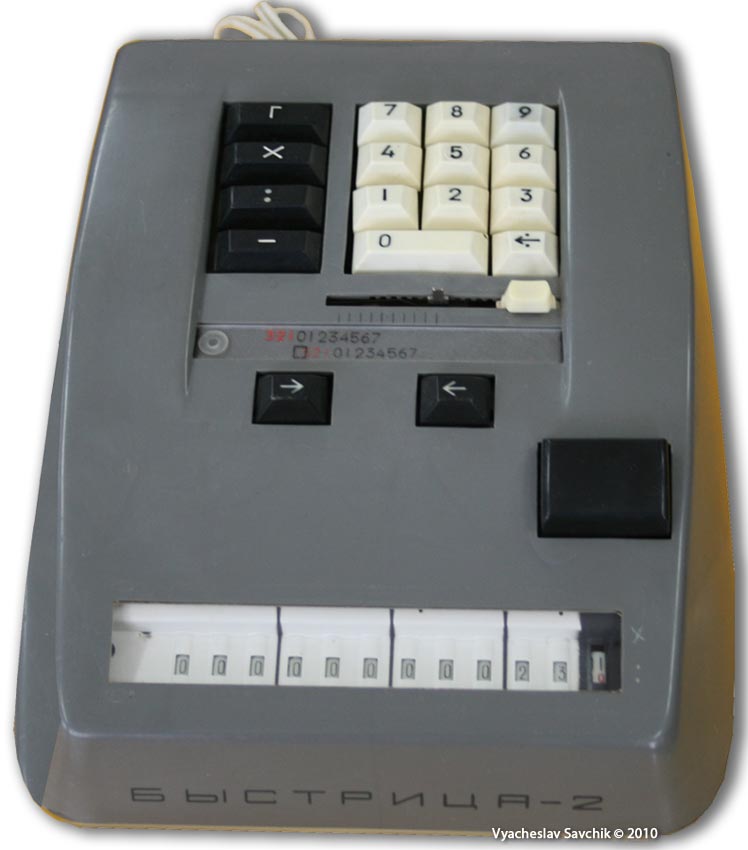

Электромеханический калькулятор Быстрица и Быстрица-2

Десятиклавишный арифмометр на основе зубчатых секторов и наборной коробки, деление полуавтоматическое. Снабжён устройством, упрощающим вычисление порядка частного. Выполняет операции сложения, вычитания, умножения и деления. Счётчик оборотов однозначный. При работе с многозначными числами оператор должен помнить или записывать получаемые на нём цифры (например, знаки частного). На барабане счётчика оборотов одновременно отображаются два числа - чёрное отражает число операций в случае сложения и умножения (когда число сложений больше числа вычитаний), красное - в случае деления (когда идёт преимущественно вычитание).
Самый маленький и дешёвый из электромеханических арифмометров. В отличии от "Быстрицы" имеется клавиша переноса каретки в крайнее левое положение.

И еще один динозавр тех времен - ВММ-2

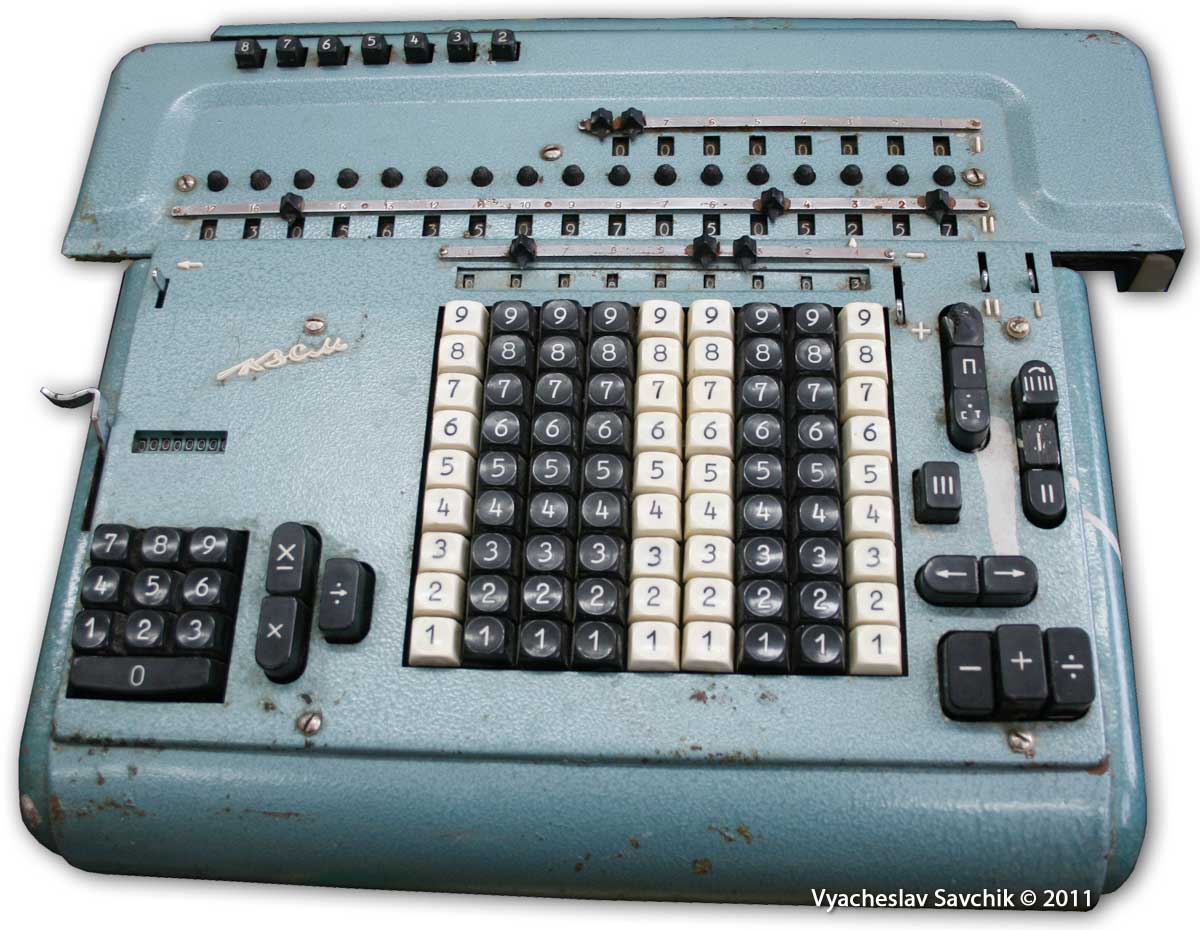

Электромеханический калькулятор типа ВМАБ

Электромеханический полноклавишный арифмометр на основе ступенчатого валика Лейбница. Самый дорогой, самый многофункциональный и самый тяжелый (22 кг) из отечественных электромеханических калькуляторов.
Полная автоматизация: умножение, деление, гашение счётчиков, перемещение каретки.
Из руководства по эксплуотации:
Вычислительная многоклавишная автоматическая машина ВММ-2 предназначена для выполнения четырех арифметических действий. Применяется для таксировки нарядов в условиях работы машинно-счетных станций (МСС) и машинно-счетных бюро (МСБ).

Потом появились первые электронные устройства


Самый первый калькулятор
Зарегистрируйтесь чтобы увидеть ссылку

позже
Зарегистрируйтесь чтобы увидеть ссылку

Зарегистрируйтесь чтобы увидеть ссылку

Зарегистрируйтесь чтобы увидеть ссылку

еще позже
Зарегистрируйтесь чтобы увидеть ссылку

Зарегистрируйтесь чтобы увидеть ссылку

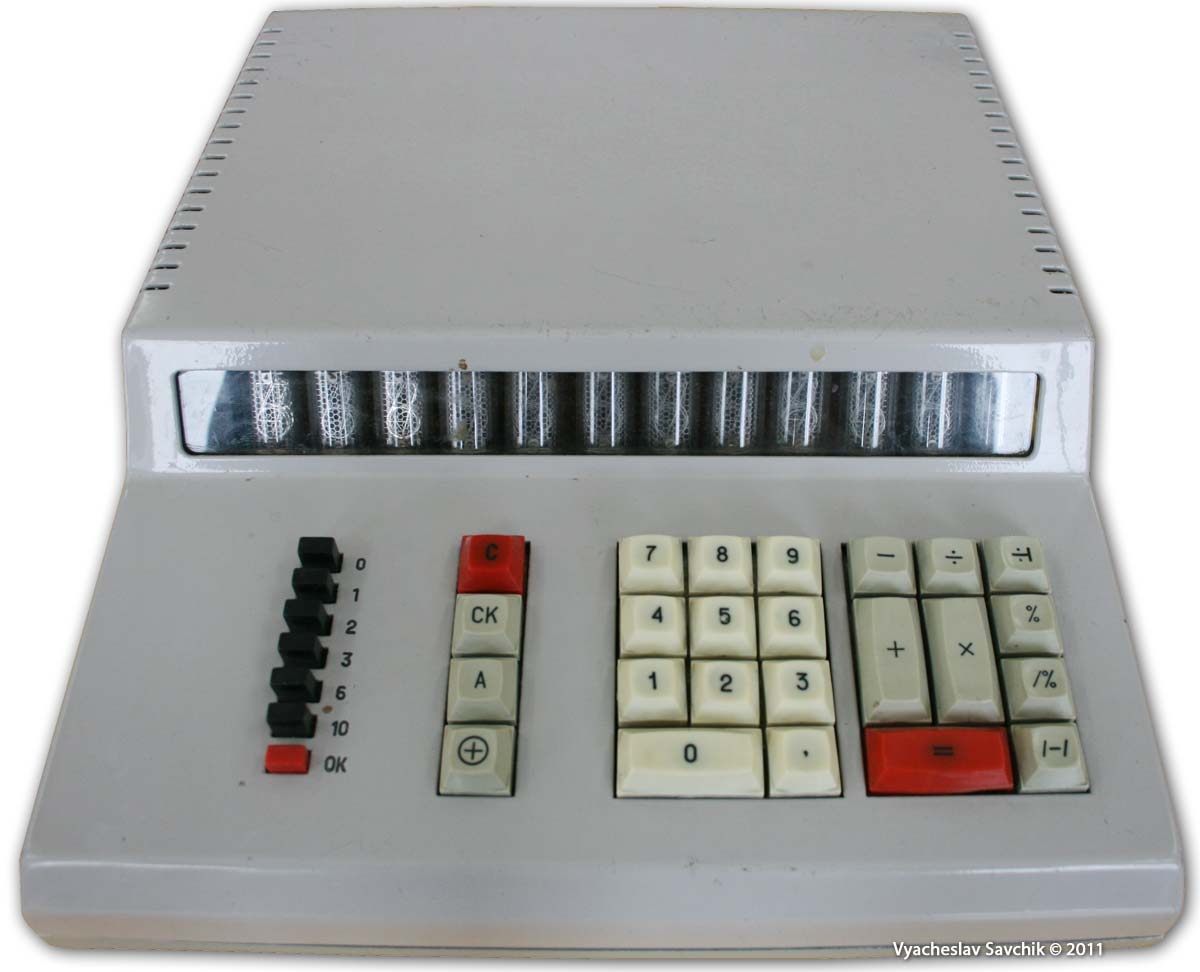

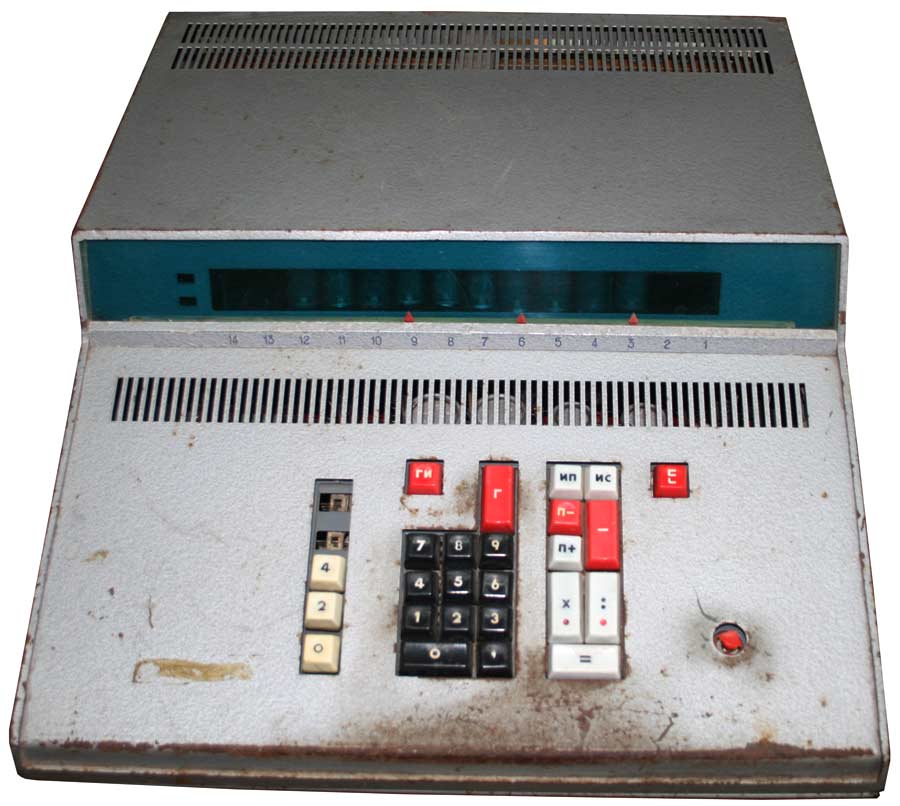

14-рязрядная настольная клавишная вычислительная машина.
Калькулятор разработан в 1968 году. Собран полностью на диодах и транзисторах. Элементная база состоит из около 400 транзисторов, 700 диодов и 1400 резисторов и конденсаторов.
1 регистр памяти. Нет индикации отрицательного числа. При отрицательном результате число представляется в дополнительном коде.

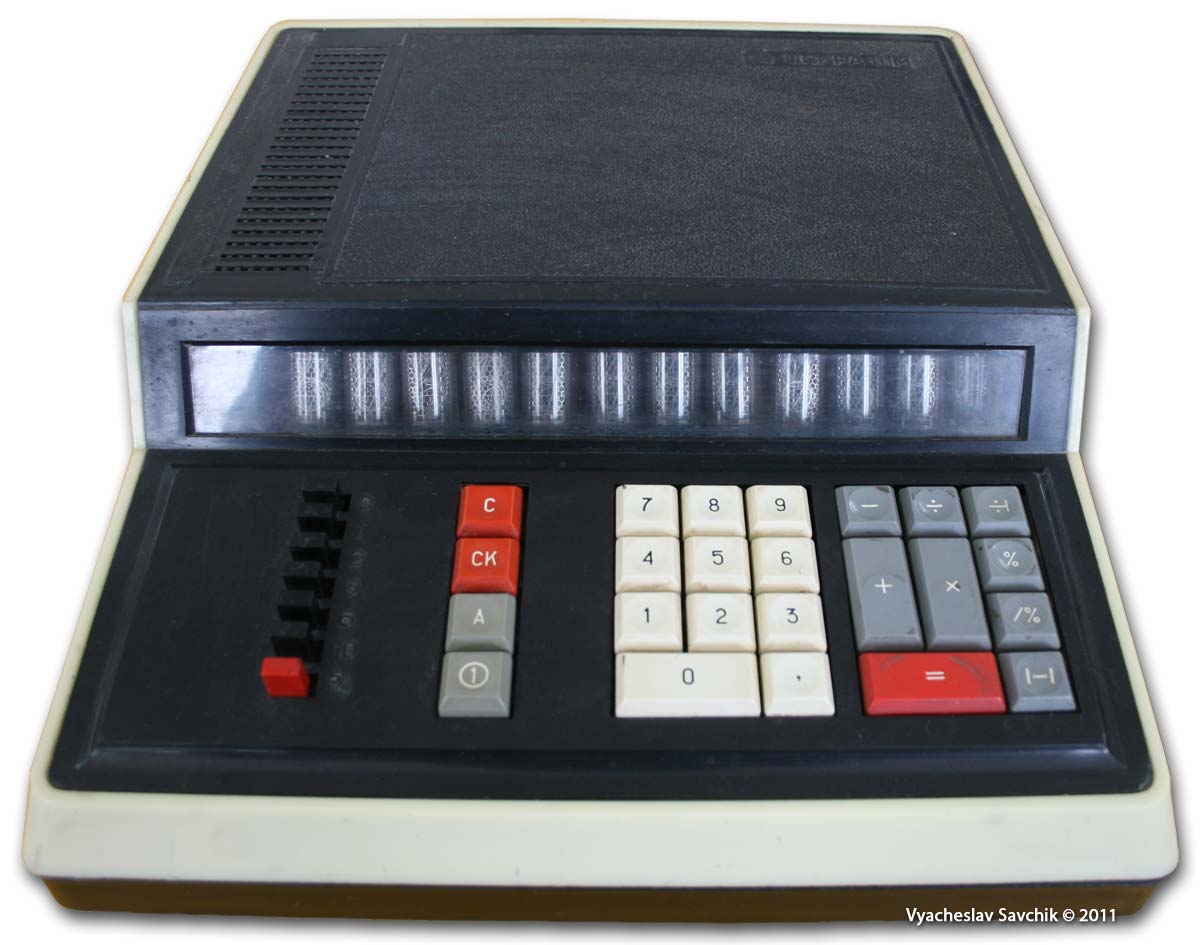

Калькулятор также выпускался под маркой "Электроника 68" в пластмассовом корпусе.

В 1968 г. в короткие сроки в НИИ «Циклон» были созданы две модели электронных клавишных машин: «Электроника ДД» и «Электроника 68». В одну ЭКВМ* шло сразу около 400 транзисторов КТ-315 плюс 700 диодов и 1400 резисторов и конденсаторов. Кроме того, были разработаны новые клавиши, газоразрядные индикаторные лампы, германиевые диоды с малым обратным током утечки, мощные диоды и транзисторы для источников питания, нашедшие потом широкое применение в другой аппаратуре. Выпуск 7-10 тыс. ЭКВМ в год позволил отработать технологию массового производства транзистора КТ-315 и других компонентов, а заодно обеспечивать свои предприятия настольной бесшумной бухгалтерской техникой.

- Л.Л.Муренко, Ю.Ф.Широков. Разработка и производство первых массовых вычислительных машин в электронной промышленности // Электронная промышленность. 2001. Юбилейный выпуск.

Добавлено спустя 2 дня 1 час 55 минут 22 секунды:
Вычислительная техника 1950-х
Хроника - Зарегистрируйтесь чтобы увидеть ссылку
Обучение вычислениям на электромеханических счётных клавишных машинах. Работа на табуляторе. Решение дифференциальных уравнений. Осциллограф в качестве монитора. Электроинтегратор.

Slava писал(а):Механический калькулятор (арифмометр) типа ВРН-3
Феликс — самый распространённый в СССР арифмометр. Выпускался с 1929 по 1978 гг. на заводах счётных машин в Курске, в Пензе и в Москве.


Этот арифмометр относится к рычажным арифмометрам Однера. Он позволяет работать с операндами длиной до 9 знаков и получать ответ длиной до 13 знаков (до 8 для частного).
Устройство арифмометра оптимизировано для минимальной цены, в результате он стоил порядка 13 рублей (1970-е), но качество изготовления оставляло желать лучшего. С другой стороны, в арифмометре использован очень простой и в то же время надёжный транспортный механизм каретки, отличавший его от всех западных аналогов.


Феликс-М


Феликс-Пенза

Добавлено спустя 1 день 23 часа 9 минут 59 секунд:
Арифмометр ВК-1
Механический калькулятор (арифмометр) типа ВДН


Можно производить четыре арифметических действия - сложение, вычитание, умножение и деление.
Ввод цифр числа осуществляется по порядку слева направо нажатием на соответствующие клавиши.
При выполнении операций сложения и вычитания необходимо повернуть ручку 1 раз, а для умножения и деления число раз равное множителю или делителю.

ого!Я такое впервые вижу)))Интересно

и еще

В середине 60-х годов XX века в связи с прогрессом в области создания новой элементной базы электромеханические клавишные машины уступили место ЭКВМ – электронным клавишным вычислительным машинам. После разработки технологии производства интегральных схем, в 1970 году в Советском Союзе появились первые образцы ЭКВМ на ИСах, а с 1971 года на этих элементах начался выпуск машин серии "Искра".

"Искра 111" - Первый отечественный электронный калькулятор, выполненный на микросхемах.

Добавлено спустя 1 день 2 часа 4 минуты 29 секунд:
Искра-111М

78 интегральных микросхем

Причем в той Искре 111, что самая первая, использовалась только одна микросхема К2ЛБ014.

Зарегистрируйтесь чтобы увидеть ссылку

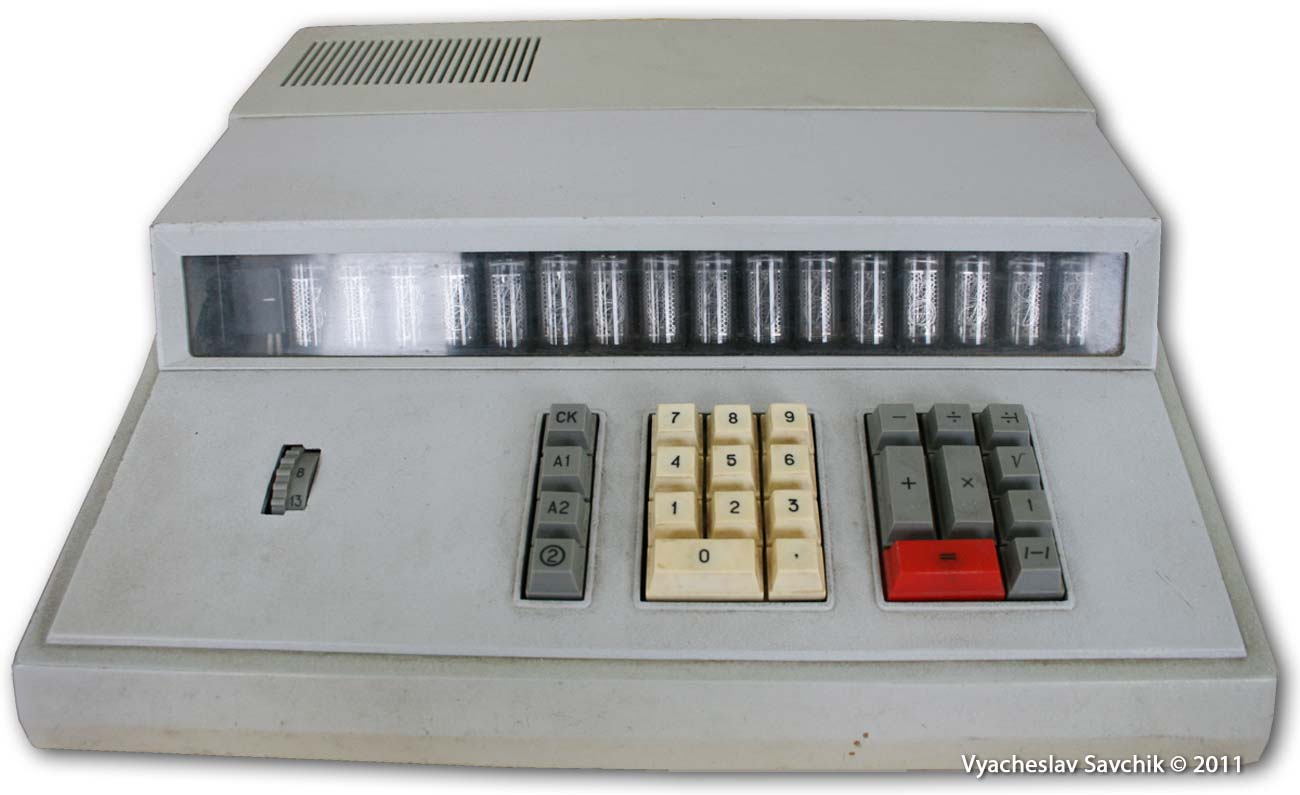

16-разрядный электронный калькулятор.
Электронная клавишная вычислительная машина "Искр-121" предназначалась для выполнения научно-технических и простейших математических расчетов.

С учетом знаков и запятых автоматически выполняет 4 арифметических действия, накопление, операции с константами, обратное деление, извлечение квадратного корня. Алгебраическая логика вычислений
Точность вычислений (количество значащих разрядов) задается переключателем точности из 7 положений – 3, 5, 7, 9, 11, 13, "Выкл.".
Все арифметические и управляющие схемы выполнены на МОП-интегральных схемах К 172, память на магнитострикционной линии задержки.

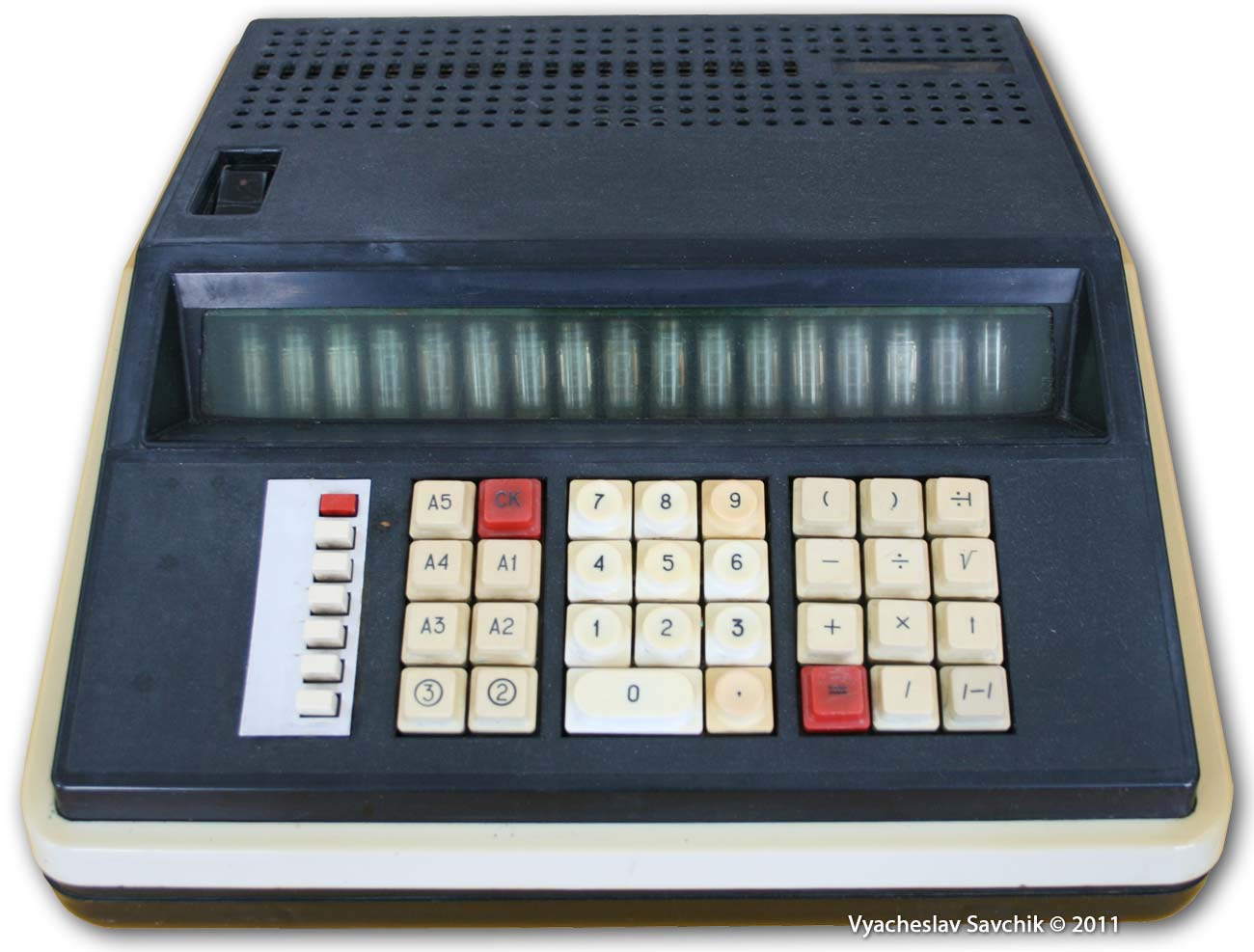

16-разрядный электронный калькулятор.
5 регистров памяти. Пять уровней скобок. Предназначен для выполнения научно-технических и простейших математических и экономических расчетов. Выполняет операции сложения, умножения, деления, изменения знака, возведения в целую положительную степень извлечения квадратного корня, накопления в регистрах памяти, обращения к регистрам памяти, выделения целой части числа.

Конструкция - блочная. Блок логики состоит из 285 интегральных схем.

Эх, доброй памяти "инжалид дежице"... Ныне уже мало кто помнит, что это такое.))

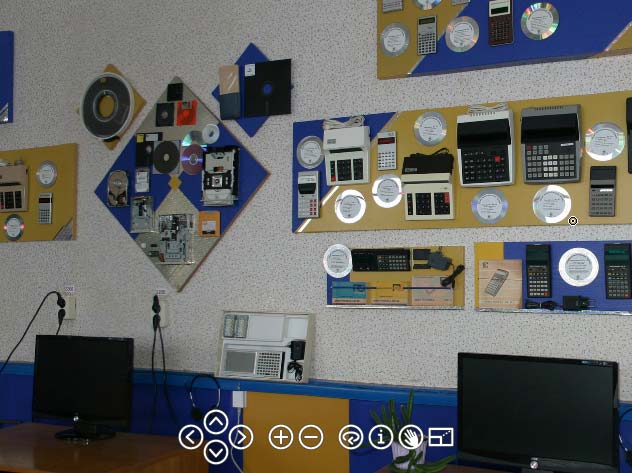

Приглашаю на виртуальную экскурсию в музей отечественной вычислительной техники

Зарегистрируйтесь чтобы увидеть ссылку

Спасибо, интересно было посмотреть

Slava писал(а):Механический калькулятор (арифмометр) типа ВРН-3
Феликс — самый распространённый в СССР арифмометр. Выпускался с 1929 по 1978 гг. на заводах счётных машин в Курске, в Пензе и в Москве.


Этот арифмометр относится к рычажным арифмометрам Однера. Он позволяет работать с операндами длиной до 9 знаков и получать ответ длиной до 13 знаков (до 8 для частного).
Устройство арифмометра оптимизировано для минимальной цены, в результате он стоил порядка 13 рублей (1970-е), но качество изготовления оставляло желать лучшего. С другой стороны, в арифмометре использован очень простой и в то же время надёжный транспортный механизм каретки, отличавший его от всех западных аналогов.


Феликс-М


Феликс-Пенза

Добавлено спустя 1 день 23 часа 9 минут 59 секунд:
Арифмометр ВК-1
Механический калькулятор (арифмометр) типа ВДН


Можно производить четыре арифметических действия - сложение, вычитание, умножение и деление.
Ввод цифр числа осуществляется по порядку слева направо нажатием на соответствующие клавиши.
При выполнении операций сложения и вычитания необходимо повернуть ручку 1 раз, а для умножения и деления число раз равное множителю или делителю.

С "ФЕЛИКСА" я начинал свою трудовую деятельность ,но счеты освоить не смог ,они просто для меня устарели,хотя старые работники на них виртуозно вели подсчеты

Mike писал(а):Про "счислитель Куммера" сразили наповал!
Видел и пользовался арифмометрами (один где-то в гараже стоит, надо будет найти и привести в порядок), знаю про арифмометр Курта, про линейки - тем более. А вот это чудо вижу впервые!

Был у меня такой, правда, что он именно так называется, не знал. С советскими калькуляторами не пришлось общаться, начал сразу с самурайского Casio, с питанием от фотоэллемента. Тогда это было каким-то нереальным чудом

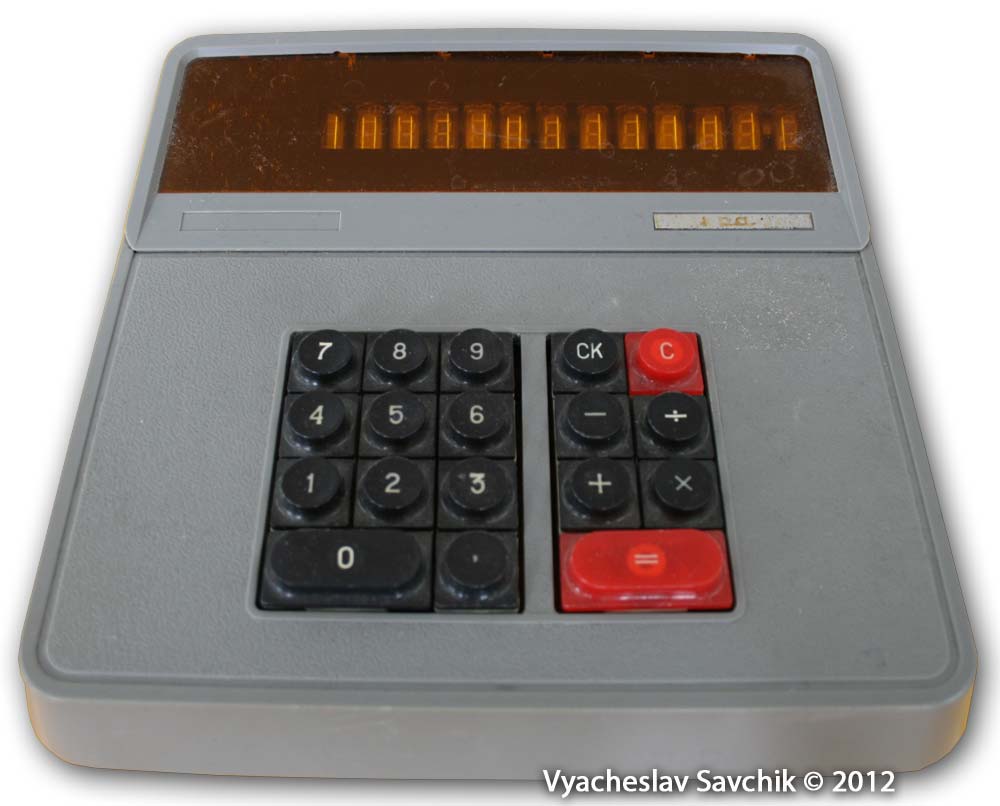

Искра 210

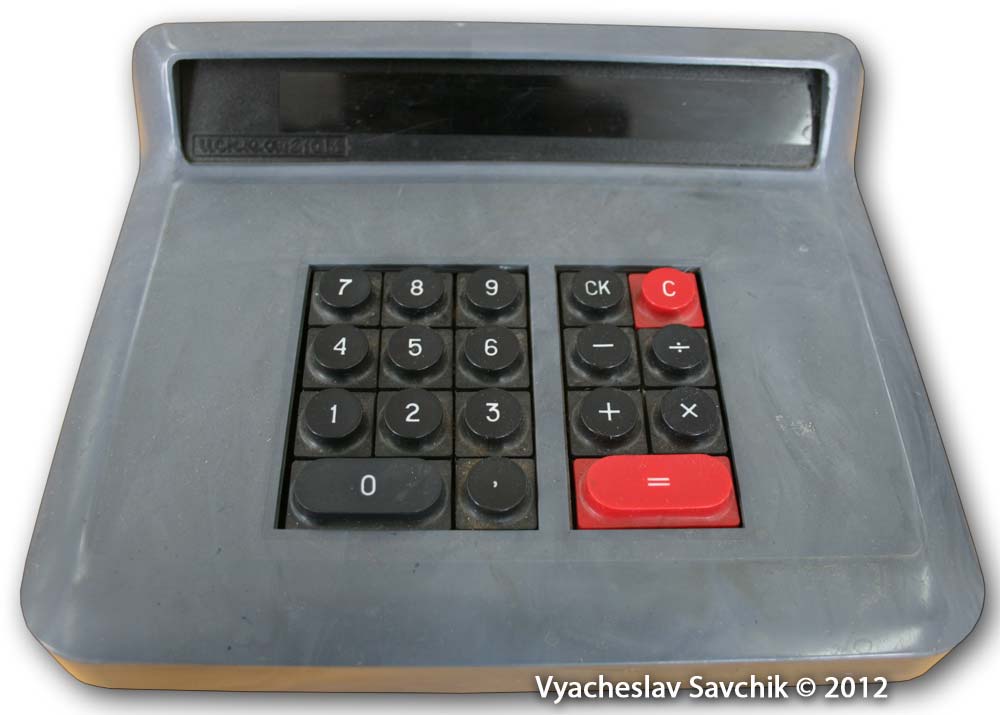

Искра 210М

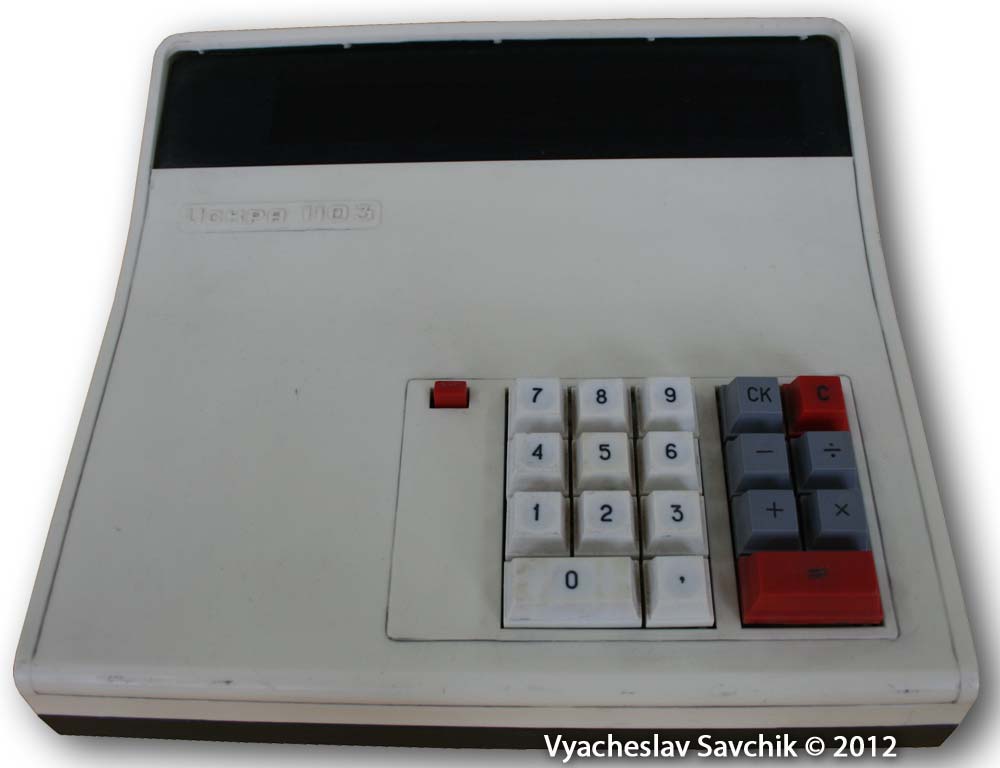

Искра 1103

Искра 2240М
