СообщениеДобавлено Slava: 10 дек 2011, 00:36

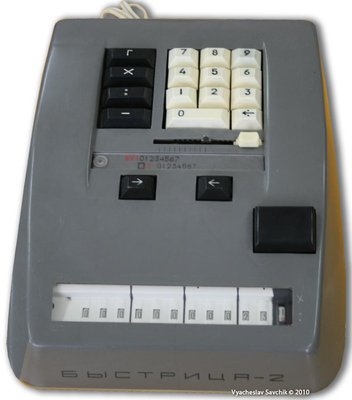

Электромеханический калькулятор Быстрица и Быстрица-2

Десятиклавишный арифмометр на основе зубчатых секторов и наборной коробки, деление полуавтоматическое. Снабжён устройством, упрощающим вычисление порядка частного. Выполняет операции сложения, вычитания, умножения и деления. Счётчик оборотов однозначный. При работе с многозначными числами оператор должен помнить или записывать получаемые на нём цифры (например, знаки частного). На барабане счётчика оборотов одновременно отображаются два числа - чёрное отражает число операций в случае сложения и умножения (когда число сложений больше числа вычитаний), красное - в случае деления (когда идёт преимущественно вычитание).
Самый маленький и дешёвый из электромеханических арифмометров. В отличии от "Быстрицы" имеется клавиша переноса каретки в крайнее левое положение.

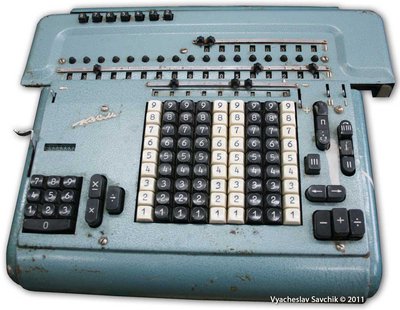

И еще один динозавр тех времен - ВММ-2
Электромеханический калькулятор типа ВМАБ

Электромеханический полноклавишный арифмометр на основе ступенчатого валика Лейбница. Самый дорогой, самый многофункциональный и самый тяжелый (22 кг) из отечественных электромеханических калькуляторов.
Полная автоматизация: умножение, деление, гашение счётчиков, перемещение каретки.
Из руководства по эксплуотации:
Вычислительная многоклавишная автоматическая машина ВММ-2 предназначена для выполнения четырех арифметических действий. Применяется для таксировки нарядов в условиях работы машинно-счетных станций (МСС) и машинно-счетных бюро (МСБ).
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку
Убрать рекламу
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 11 дек 2011, 22:18

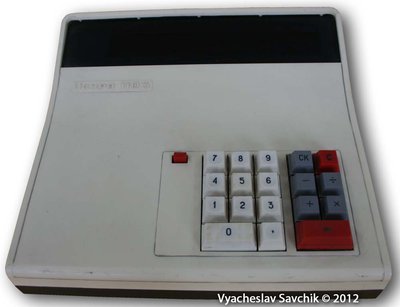

14-рязрядная настольная клавишная вычислительная машина.
Калькулятор разработан в 1968 году. Собран полностью на диодах и транзисторах. Элементная база состоит из около 400 транзисторов, 700 диодов и 1400 резисторов и конденсаторов.
1 регистр памяти. Нет индикации отрицательного числа. При отрицательном результате число представляется в дополнительном коде.

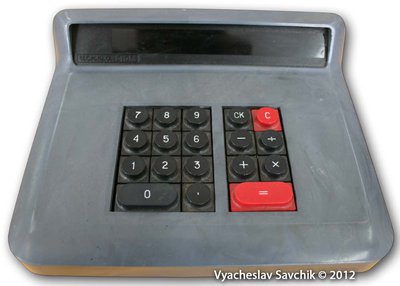

Калькулятор также выпускался под маркой "Электроника 68" в пластмассовом корпусе.
В 1968 г. в короткие сроки в НИИ «Циклон» были созданы две модели электронных клавишных машин: «Электроника ДД» и «Электроника 68». В одну ЭКВМ* шло сразу около 400 транзисторов КТ-315 плюс 700 диодов и 1400 резисторов и конденсаторов. Кроме того, были разработаны новые клавиши, газоразрядные индикаторные лампы, германиевые диоды с малым обратным током утечки, мощные диоды и транзисторы для источников питания, нашедшие потом широкое применение в другой аппаратуре. Выпуск 7-10 тыс. ЭКВМ в год позволил отработать технологию массового производства транзистора КТ-315 и других компонентов, а заодно обеспечивать свои предприятия настольной бесшумной бухгалтерской техникой.
- Л.Л.Муренко, Ю.Ф.Широков. Разработка и производство первых массовых вычислительных машин в электронной промышленности // Электронная промышленность. 2001. Юбилейный выпуск.

Добавлено спустя 2 дня 1 час 55 минут 22 секунды:
Вычислительная техника 1950-х
Хроника - Зарегистрируйтесь чтобы увидеть ссылку
Обучение вычислениям на электромеханических счётных клавишных машинах. Работа на табуляторе. Решение дифференциальных уравнений. Осциллограф в качестве монитора. Электроинтегратор.
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку
Аватар пользователя
Сообщений: 6
Зарегистрирован: 14.12.2011
Откуда: Якутия(Саха)г.Мирный
Возраст: 42
СообщениеДобавлено Наталка: 16 дек 2011, 11:44
Slava писал(а):Механический калькулятор (арифмометр) типа ВРН-3
Феликс — самый распространённый в СССР арифмометр. Выпускался с 1929 по 1978 гг. на заводах счётных машин в Курске, в Пензе и в Москве.

Этот арифмометр относится к рычажным арифмометрам Однера. Он позволяет работать с операндами длиной до 9 знаков и получать ответ длиной до 13 знаков (до 8 для частного).
Устройство арифмометра оптимизировано для минимальной цены, в результате он стоил порядка 13 рублей (1970-е), но качество изготовления оставляло желать лучшего. С другой стороны, в арифмометре использован очень простой и в то же время надёжный транспортный механизм каретки, отличавший его от всех западных аналогов.

Феликс-М

Феликс-Пенза

Добавлено спустя 1 день 23 часа 9 минут 59 секунд:
Арифмометр ВК-1
Механический калькулятор (арифмометр) типа ВДН

Можно производить четыре арифметических действия - сложение, вычитание, умножение и деление.
Ввод цифр числа осуществляется по порядку слева направо нажатием на соответствующие клавиши.
При выполнении операций сложения и вычитания необходимо повернуть ручку 1 раз, а для умножения и деления число раз равное множителю или делителю.

ого!Я такое впервые вижу)))Интересно :)
Аватар пользователя
Сообщений: 488
Зарегистрирован: 04.12.2011
Откуда: Столица СССР
СообщениеДобавлено Поручик: 18 дек 2011, 20:39
и еще
Вложения
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 18 дек 2011, 23:02
В середине 60-х годов XX века в связи с прогрессом в области создания новой элементной базы электромеханические клавишные машины уступили место ЭКВМ – электронным клавишным вычислительным машинам. После разработки технологии производства интегральных схем, в 1970 году в Советском Союзе появились первые образцы ЭКВМ на ИСах, а с 1971 года на этих элементах начался выпуск машин серии "Искра".

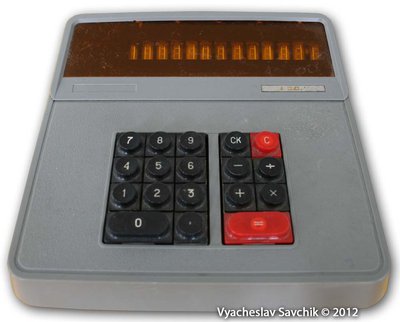

"Искра 111" - Первый отечественный электронный калькулятор, выполненный на микросхемах.

Добавлено спустя 1 день 2 часа 4 минуты 29 секунд:
Искра-111М

78 интегральных микросхем
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку

Сообщений: 2
Зарегистрирован: 12.12.2011
Откуда: Питер
СообщениеДобавлено Sergei Frolov: 20 дек 2011, 12:16
Причем в той Искре 111, что самая первая, использовалась только одна микросхема К2ЛБ014.

Зарегистрируйтесь чтобы увидеть ссылку
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 27 дек 2011, 02:17

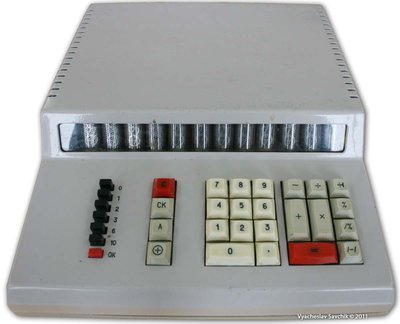

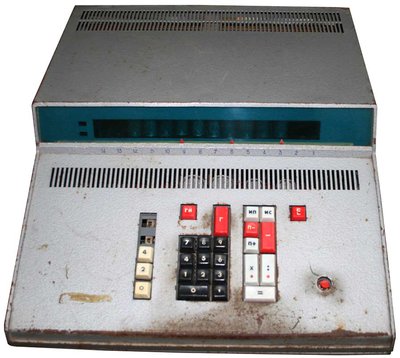

16-разрядный электронный калькулятор.
Электронная клавишная вычислительная машина "Искр-121" предназначалась для выполнения научно-технических и простейших математических расчетов.

С учетом знаков и запятых автоматически выполняет 4 арифметических действия, накопление, операции с константами, обратное деление, извлечение квадратного корня. Алгебраическая логика вычислений
Точность вычислений (количество значащих разрядов) задается переключателем точности из 7 положений – 3, 5, 7, 9, 11, 13, "Выкл.".
Все арифметические и управляющие схемы выполнены на МОП-интегральных схемах К 172, память на магнитострикционной линии задержки.
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 03 янв 2012, 22:21

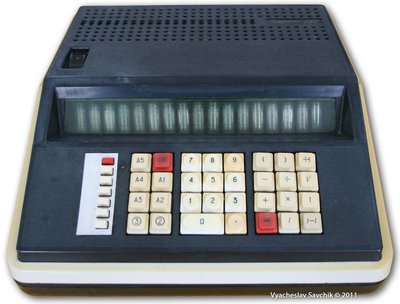

16-разрядный электронный калькулятор.
5 регистров памяти. Пять уровней скобок. Предназначен для выполнения научно-технических и простейших математических и экономических расчетов. Выполняет операции сложения, умножения, деления, изменения знака, возведения в целую положительную степень извлечения квадратного корня, накопления в регистрах памяти, обращения к регистрам памяти, выделения целой части числа.

Конструкция - блочная. Блок логики состоит из 285 интегральных схем.
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку

Сообщений: 70
Зарегистрирован: 07.12.2011
Откуда: Из прошлого
СообщениеДобавлено Несовецкий: 05 янв 2012, 01:59
Эх, доброй памяти "инжалид дежице"... Ныне уже мало кто помнит, что это такое.))
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 19 янв 2012, 23:01

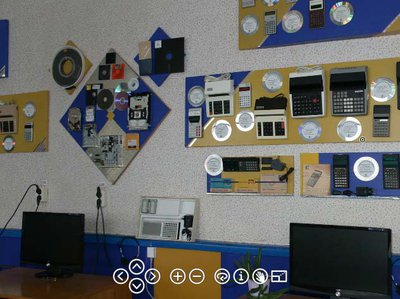

Приглашаю на виртуальную экскурсию в музей отечественной вычислительной техники

Зарегистрируйтесь чтобы увидеть ссылку
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку
Аватар пользователя
Сообщений: 421
Зарегистрирован: 26.11.2011
Откуда: из СССР
СообщениеДобавлено Sashka: 20 янв 2012, 10:59
Спасибо, интересно было посмотреть

Сообщений: 444
Зарегистрирован: 05.12.2011
Откуда: Ленинградская обл
Возраст: 62
СообщениеДобавлено valera99965: 21 янв 2012, 13:07
Slava писал(а):Механический калькулятор (арифмометр) типа ВРН-3
Феликс — самый распространённый в СССР арифмометр. Выпускался с 1929 по 1978 гг. на заводах счётных машин в Курске, в Пензе и в Москве.

Этот арифмометр относится к рычажным арифмометрам Однера. Он позволяет работать с операндами длиной до 9 знаков и получать ответ длиной до 13 знаков (до 8 для частного).
Устройство арифмометра оптимизировано для минимальной цены, в результате он стоил порядка 13 рублей (1970-е), но качество изготовления оставляло желать лучшего. С другой стороны, в арифмометре использован очень простой и в то же время надёжный транспортный механизм каретки, отличавший его от всех западных аналогов.

Феликс-М

Феликс-Пенза

Добавлено спустя 1 день 23 часа 9 минут 59 секунд:
Арифмометр ВК-1
Механический калькулятор (арифмометр) типа ВДН

Можно производить четыре арифметических действия - сложение, вычитание, умножение и деление.
Ввод цифр числа осуществляется по порядку слева направо нажатием на соответствующие клавиши.
При выполнении операций сложения и вычитания необходимо повернуть ручку 1 раз, а для умножения и деления число раз равное множителю или делителю.

С "ФЕЛИКСА" я начинал свою трудовую деятельность ,но счеты освоить не смог ,они просто для меня устарели,хотя старые работники на них виртуозно вели подсчеты
Аватар пользователя
Отчислен из партии
Сообщений: 109
Зарегистрирован: 09.01.2012
Откуда: Запорожье
Возраст: 41
СообщениеДобавлено nukus: 21 янв 2012, 14:12
Mike писал(а):Про "счислитель Куммера" сразили наповал!
Видел и пользовался арифмометрами (один где-то в гараже стоит, надо будет найти и привести в порядок), знаю про арифмометр Курта, про линейки - тем более. А вот это чудо вижу впервые!
Был у меня такой, правда, что он именно так называется, не знал. С советскими калькуляторами не пришлось общаться, начал сразу с самурайского Casio, с питанием от фотоэллемента. Тогда это было каким-то нереальным чудом
Если что-либо общеизвестно и все этому верят, то это ложь и вполне конкретные люди приложили множество усилий, чтобы эта ложь стала общепринятой
Аватар пользователя
Сообщений: 34
Зарегистрирован: 01.12.2011
Откуда: Беларусь, Мядель
СообщениеДобавлено Slava: 07 фев 2012, 22:13

Искра 210

Искра 210М

Искра 1103

Искра 2240М
Музей отечественной вычислительной техники - Зарегистрируйтесь чтобы увидеть ссылку
